備註:

此側溝蓋的特肥是"行走方便"外形美觀"。可使行人、嬰兒車、購物車、行行車等有暢行的舒適感。

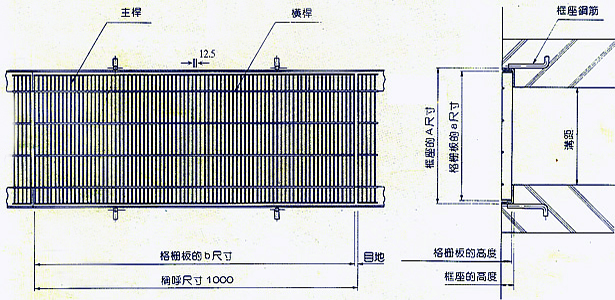

SH細目型側溝蓋尺寸及重量表
溝距
(mm)		 載重
條件		 標準型式

格柵板尺寸

(mm)
a　|　b　|　主桿

框座尺寸

(mm)
A　|　形鋼

參考重量

(kg)
蓋 　 | 　框 　| 　合計
200 高乘載 TG-SH 32-20 300 997 HF-32 320 L37x60x4.5 19.7 7.0 26.7
一般用 TG-SH 25-20 300 997 HF-25 320 L30x60x4.5 15.5 6.5 22.0
250 高乘載 TG-SH 38-25 350 997 HF-38 372 L44x61x6 26.9 9.9 36.8
一般用 TG-SH 25-25 350 997 HF-25 370 L30x60x4.5 17.8 6.5 24.3
300 高乘載 TG-SH 38-30 400 997 HF-38 422 L44x61x6 45.8 9.9 55.7
一般用 TG-SH 32-30 400 997 HF-32 420 L37x60x4.5 25.9 7.0 32.9
350 高乘載 TG-SH 38-35 450 997 HF-38 472 L44x61x6 51.2 9.9 61.1
一般用 TG-SH 38-35L 450 997 HF-38 472 L44x61x6 34.2 9.9 44.1
400 高乘載 TG-SH 44-40 500 997 HF-44 522 L50x61x6 65.4 10.5 75.9
一般用 TG-SH 38-40L 500 997 HF-38 522 L44x61x6 37.9 9.9 47.8
450 高乘載 TG-SH 44-45 550 997 HF-44 572 L50x61x6 71.6 10.5 82.1
一般用 TG-SH 38-45 550 997 HF-38 572 L44x61x6 62.2 9.9 72.1
500 高乘載 TG-SH 50-50 600 997 HF-50 622 L56x61x6 89.0 11.1 100.1
一般用 TG-SH 38-50 600 997 HF-38 622 L44x61x6 67.8 9.9 77.7
